Warum diese Betriebsart dem Analogoszilloskop von Natur aus liegt
Im normalen YT-Betrieb zeigt ein Oszilloskop das zeitliche Verhalten eines Signals: Die horizontale Achse bildet die Zeit (T) ab, die vertikale die Signalamplitude (Y). Der XY-Modus bricht mit diesem Prinzip vollständig. Beide Achsen werden durch Messsignale gesteuert – Kanal 1 liefert den X-Wert, Kanal 2 den Y-Wert. Die Zeit ist als explizite Dimension aus dem Bild verschwunden; sie wird zum impliziten Kurvenparameter.

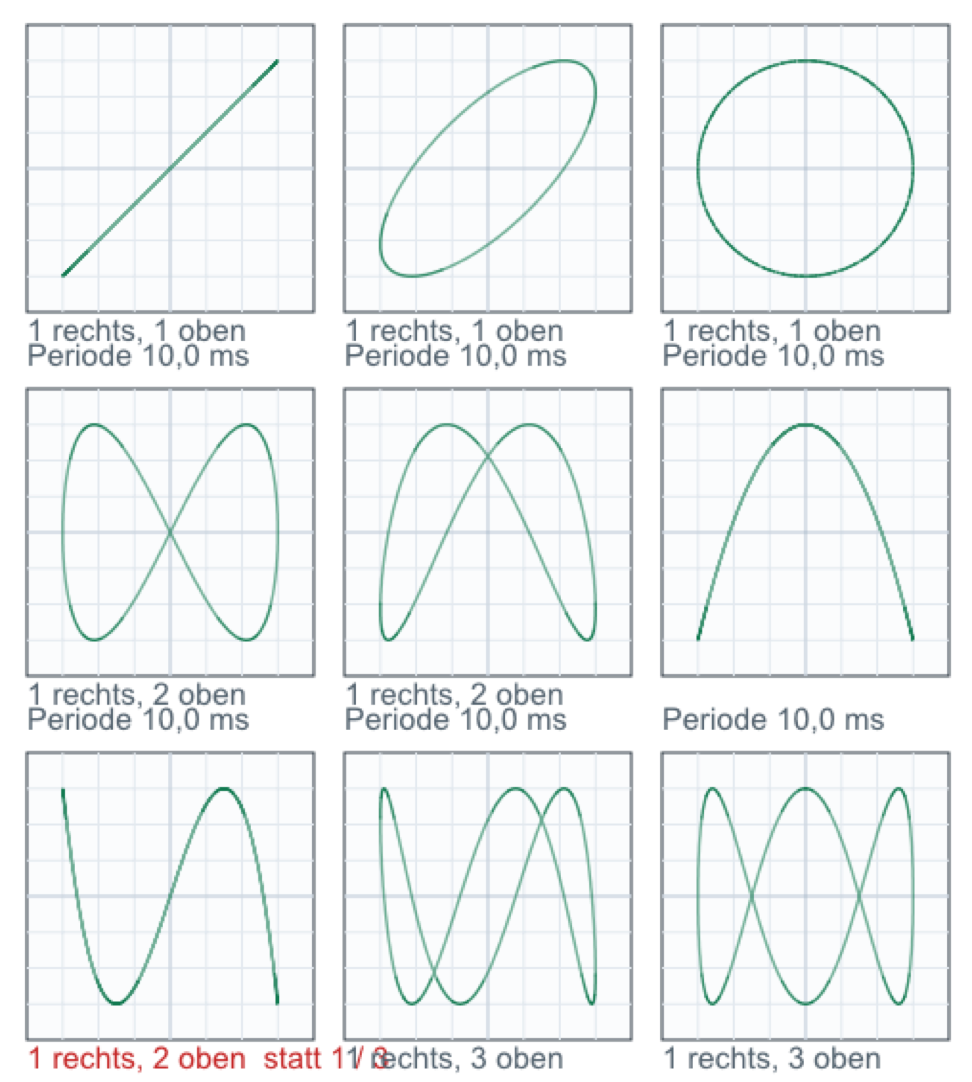

Das Ergebnis ist eine parametrische Kurve im zweidimensionalen Spannungsraum. Anwendungen des XY-Modus umfassen:
All diese Anwendungen stellen eine gemeinsame Forderung: Die Phasen- und Amplitudenbeziehung zwischen beiden Kanälen muss korrekt, mit ausreichender Zeitauflösung und ohne Unterbrechung abgebildet werden. Genau an dieser Stelle unterscheiden sich analoges und digitales Gerät grundlegend.
Das physikalische Prinzip der Kathodenstrahlröhre
Das Herzstück des Analogoszilloskops ist die Kathodenstrahlröhre (CRT, Cathode Ray Tube). Eine Elektronenkanone (Kathode) erzeugt einen fokussierten Strahl, der auf dem phosphorbeschichteten Bildschirm einen Leuchtpunkt erzeugt. Auf dem Weg von der Kathode zum Schirm passiert der Strahl zwei Paare von Ablenkplatten, die orthogonal zueinander angeordnet sind: ein horizontales Plattenpaar (steuert die Vertikalposition: Y-Ablenkplatten) und ein vertikales Plattenpaar (steuert die Horizontalposition: X-Ablenkplatten). Die Ablenkung ist direkt proportional zur anliegenden Spannung:
Dabei ist L die Länge der Ablenkplatten, D deren Abstand vom Schirm, d der Plattenabstand und Ua die
Beschleunigungsspannung. Diese Gleichung enthält keine zeitabhängigen Terme. Die Strahlenposition folgt der Spannung unmittelbar – begrenzt allein durch die Bandbreite der Ablenkungsverstärker.
Bild 1: Vereinfachter Querschnitt der Kathodenstrahlröhre im XY-Modus. CH2 steuert die Y-Ablenkplatten (horizontale Plattenpaare, vertikale Ablenkung), CH1 die X-Ablenkplatten (vertikale Plattenpaare, horizontale Ablenkung). Die grün gestrichelte Linie symbolisiert den Elektronenstrahl. Die anliegende Spannung bestimmt die Strahlenposition ohne Verzögerung und ohne Abtastung.
Der XY-Signalpfad
Im YT-Betrieb liefert der interne Sägezahngenerator die Steuerspannung für die X-Ablenkplatten. Im XY-Modus wird dieser Generator abgeschaltet und durch CH1 ersetzt: CH1 → X-Ablenkplatten, CH2 → Y-Ablenkplatten. Der Signalpfad führt ohne Schalter, Puffer oder Zwischenspeicher direkt von den Eingangsbuchsen zu den Ablenkplatten. Der Elektronenstrahl befindet sich zu jedem Zeitpunkt exakt an der Position, die durch das augenblickliche Spannungspaar (UCH1, UCH2) vorgegeben ist. Er existiert im kontinuierlichen Signalraum und zeichnet die Lissajous-Kurve in Echtzeit, ohne Unterbrechung.
Natürliche Helligkeitsmodulation
Ein oft übersehenes, messtechnisch aber wertvolles Merkmal des CRT-XY-Modus ist die natürliche Helligkeitsmodulation. Der Phosphor leuchtet proportional zur Verweilzeit des Strahls: Bereiche, in denen sich der Signalzeiger langsam bewegt (Wendepunkte), erscheinen heller; schnelle Übergänge sind dunkler. Diese Intensitätsverteilung folgt zwingend aus der Physik und liefert ohne jede Einstellung eine dritte Informationsdimension:
Bandbreite und Phasengenauigkeit
Die obere Grenzfrequenz im XY-Modus eines Analogoszilloskops wird durch die Ablenkungsverstärker bestimmt, typisch einige MHz bis in den unteren zweistelligen MHz-Bereich. Innerhalb dieser Bandbreite gilt: kein Aliasing, keine endliche Amplitudenauflösung, keine Abtastlücken. Für die Phasengenauigkeit – bei der Ellipsenmethode direkt messrelevant – ist die Kanalsymmetrie entscheidend. Da beide Pfade (X und Y) denselben Verstärkerklassen folgen, ist der kanalseitige Phasenversatz gut beherrschbar und in der Gerätespezifikation ausgewiesen.
Bild 2: Signalpfad-Vergleich im XY-Modus. Links: Beim Analogoszilloskop gelangt das Signal direkt auf die Ablenkplatten – der Bildschirm zeigt das Ergebnis ohne Zwischenschritt. Rechts: Beim DSO durchläuft jeder Kanal eine vollständige Digitalisierungskette; der XY-Plot ist eine nachgeschaltete Berechnung aus zwei gespeicherten Zeitreihen. AA-Filter = Anti-Aliasing-Tiefpass.
Das Abtastproblem: Endliche Punktdichte
Da die Lissajous-Kurve aus diskreten Wertepaaren (x[n], y[n]) zusammengesetzt wird, hängt ihre visuelle Qualität unmittelbar von der Anzahl der Stützpunkte pro Kurvendurchlauf ab. Die entscheidende Kennzahl ist die Anzahl der Samples pro Periode des höherfrequenten Signals:
Für eine optisch glatte, nicht facettiert wirkende Kurve sind mindestens NPeriode ≈ 25–50 Punkte wünschenswert. Bei einer Sample Rate von 1 GSa/s und fmax = 1 MHz sind das komfortable 1000 Punkte pro Periode. Bei fmax = 100 MHz und einer im Zwei-Kanal-Betrieb auf 2 GSa/s reduzierten Sample Rate (ein praxisnahes Szenario) sind es nur noch 20 Punkte – und die Facettierung der Kurve wird sichtbar.
Bild 3: Lissajous-Figur (Kreis: 1:1-Frequenzverhältnis, 90° Phasenversatz) in analoger Darstellung (links, physikalisch kontinuierlich) und in digitaler Darstellung mit 16 Samples pro Periode (rechts). Mit Vektor-Interpolation entsteht ein 16-Eck; die Facettierung ist bei geringer Stützpunktdichte deutlich sichtbar. Die Punkte markieren die tatsächlichen ADC-Samples.
Totzeit und Waveform-Update-Rate
Das DSO erfasst Signale in diskreten Blöcken. Ein vollständiger Akquisitionszyklus besteht aus: Triggerung → Speicherfüllung (Akquisitionsphase) → Datenverarbeitung und Display-Update (Totzeit). Während der Totzeit wird das Eingangssignal nicht aufgezeichnet. Der XY-Plot friert auf dem Stand der letzten Akquisition ein.
Bild 4: Timing-Diagramm der DSO-Akquisition. Die blauen Fenster stellen die tatsächlichen Erfassungsintervalle dar; in den rot schraffierten Lücken (Totzeit) verarbeitet das Gerät die Daten und aktualisiert das Display – das anliegende Signal (grün) wird in dieser Zeit nicht aufgezeichnet. Im gezeigten Beispiel überwiegt die Totzeit deutlich gegenüber der Akquisitionszeit.
Die Waveform-Update-Rate – Anzahl abgeschlossener Akquisitionszyklen pro Sekunde – bestimmt, wie flüssig das XY-Bild wirkt. Typische Werte reichen von wenigen hundert Waveforms/s bei einfachen Geräten im Normalbetrieb bis zu 1·10⁶ Wfm/s bei modernen Hochleistungsgeräten mit dedizierter ASIC-Akquisitionshardware. Eine niedrige Update-Rate äußert sich im XY-Modus als sichtbares Flackern der Lissajous-Figur.
Akquisitions-Duty-Cycle: Das Verhältnis TAcq / (TAcq + TTot) kann bei ungünstiger Einstellung unter 1 % fallen – das Gerät nimmt das Signal dann in weniger als 1 % der Zeit wahr. Rechenintensive Akquisitionsmodi (Average, Peak Detect), tiefe Speicher und langsame Display-Anbindungen sind die häufigsten Ursachen.
Quantisierung
Standard-DSOs digitalisieren mit 8 Bit, entsprechend 256 Amplitudenstufen. Die Quantisierungsstufe beträgt 1/256 ≈ 0,39 % des eingestellten Messbereichs. Im XY-Bild äußert sich das als sichtbare Treppenstufen auf geneigten Kurvenästen, besonders deutlich bei den linearen Flanken einer Lissajous-Ellipse. Modernere DSOs mit 10-Bit- oder 12-Bit-ADC (1024 bzw. 4096 Stufen) reduzieren diesen Effekt auf ein mit dem CRT vergleichbares Niveau.
Inter-Kanal-Skew
Auch wenn beide ADCs von einem gemeinsamen Takt gespeist werden, können geringe Laufzeitunterschiede im Frontend entstehen: unterschiedliche Kabellängen, Tastköpfe mit verschiedenen Bandbreitenprofilen, oder unterschiedliche Bandbreitenbegrenzungsfilter auf den Kanälen. Der resultierende Inter-Kanal-Zeitversatz (Skew) stellt sich im XY-Bild als Phasenfehler dar – eine eigentlich gerade Linie wird zur Ellipse. Für Phasenmessungen per Ellipsenmethode ist dieser Fehler direkt messwertverfälschend. Professionelle DSOs bieten eine manuelle Deskew-Funktion (Zeitversatz pro Kanal in ps-Schritten), die durch eine Referenzmessung mit identischem Signal auf beiden Kanälen kalibriert wird.
Interpolation und Digital Phosphor
Zur Kompensation der endlichen Punktdichte bieten DSOs zwei Interpolationsverfahren:
Als Pendant zur natürlichen Phosphorpersistenz des CRT bieten DSOs softwareseitige Persistenz-Modi: variable Persistence mit einstellbarer Abklingzeit überbrückt die Totzeit; Infinite Persistence akkumuliert alle Akquisitionen; Digital-Phosphor- oder Color-Grading-Modus kodiert die Trefferfrequenz durch Farbe (häufig in Gelb/Weiß, selten in Blau/Violett) – eine Darstellung, die die CRT hinsichtlich expliziter Informationsdichte sogar übertrifft, aber eine berechnete Näherung bleibt.
Beim Analogoszilloskop ist die Zeitbasis im XY-Modus tatsächlich irrelevant: Der Sägezahngenerator ist abgeschaltet, seine Einstellung hat keinen Einfluss. Beim DSO bleibt die Zeitbasis immer eine wirksame Steuergröße, auch wenn auf dem Bildschirm keine Zeitachse erscheint:
Die Zeitbasis bestimmt damit direkt die Sample Rate und folglich die Anzahl verfügbarer Stützpunkte pro Signalperiode. Daraus folgt ein Zielkonflikt, der beim Analoggerät schlicht nicht existiert:
Optimale Strategie: Speichertiefe auf Maximum setzen (maximiert die Sample Rate bei gegebener Zeitbasis), anschließend Zeitbasis so wählen, dass 5–10 vollständige Perioden des langsameren der beiden Signale im Erfassungsfenster liegen.
Ein weiterer Fallstrick: Die in Datenblättern ausgewiesene maximale Sample Rate gilt meist nur im Einkanal-Betrieb oder ausschließlich im Equivalent-Time-Sampling (ETS). Im Real-Time-Sampling-Betrieb mit zwei gleichzeitig aktiven Kanälen – für den XY-Modus zwingend erforderlich – liegt die tatsächliche Sample Rate oft bei der Hälfte oder weniger. ETS selbst setzt stabile, repetitive und triggerbare Signale voraus und ist für viele XY-Anwendungen (Kennlinien, aperiodische Vorgänge) nicht verwendbar. Für den XY-Modus zählt ausschließlich die Real-Time-Sample-Rate im Zwei-Kanal-Betrieb.

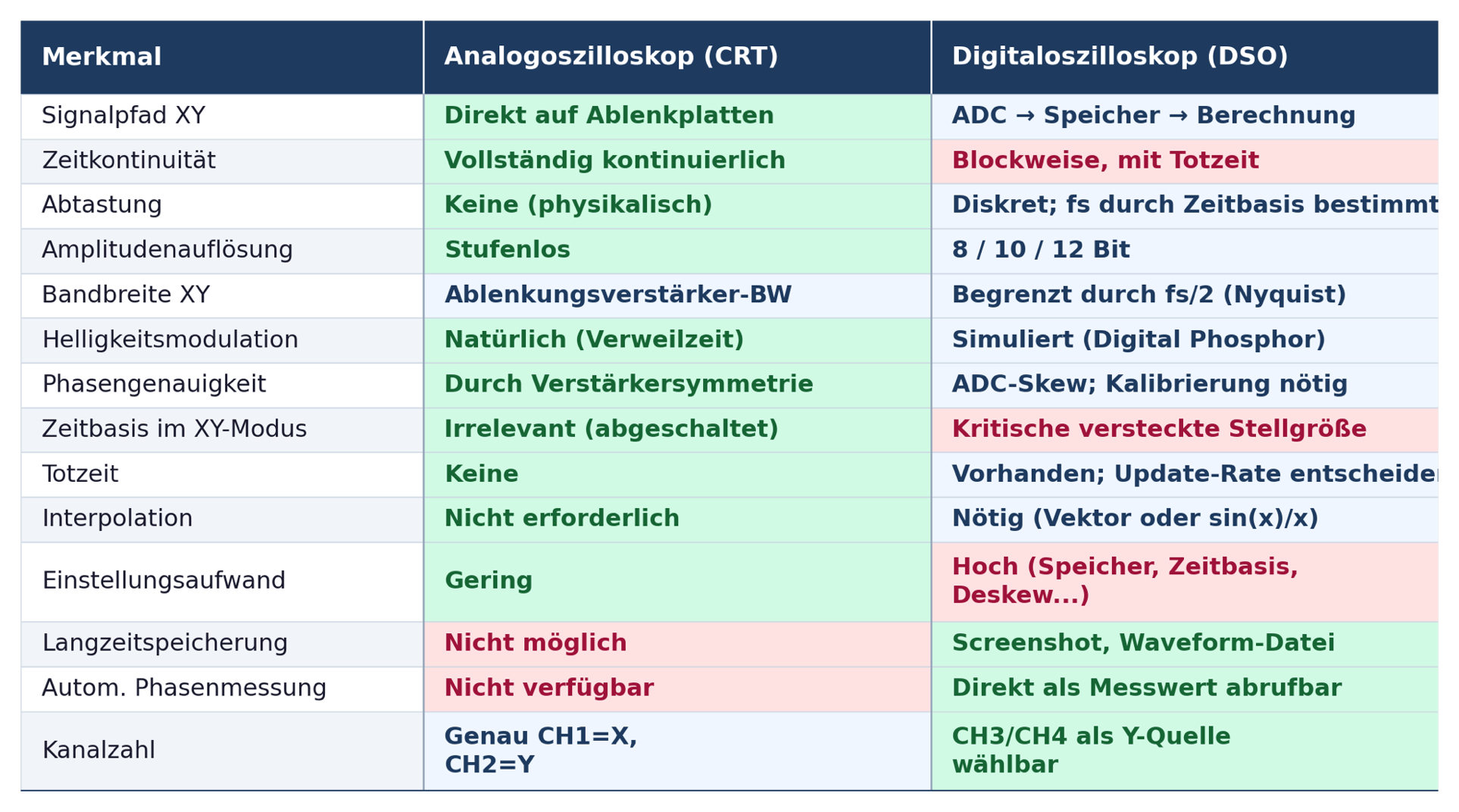

Die konzeptionelle Kernaussage lässt sich präzise formulieren:
Das Analogoszilloskop arbeitet im Signalraum. Das DSO arbeitet im Datenraum.
Die CRT ist ein analoges Abbildungssystem: Sie transformiert zwei Spannungen unmittelbar und ohne Zwischenschritt in eine Strahlenposition. Die Zeitkontinuität des Eingangssignals bleibt vollständig erhalten. Alle messtechnisch wünschenswerten Eigenschaften im XY-Modus folgen ohne zusätzliche Maßnahmen daraus:
Das DSO überführt das physikalische Kontinuum in endlich viele Datenpunkte und muss jeden dieser Vorzüge durch gezielte Maßnahmen annähern: Interpolation für die Punktlücken, höhere ADC-Auflösung gegen Quantisierungsstufen, hohe Waveform-Update-Raten und Persistence-Modi gegen die Totzeit, sorgfältige Zeitbasiseinstellung gegen den versteckten Sample-Rate-Zusammenhang, Deskew-Kalibrierung gegen den Inter-Kanal-Versatz. Es ist ein stets sichtbarer Approximationsaufwand, der beim Analoggerät nicht anfällt.
Das ist kein allgemeines Qualitätsurteil. In nahezu jeder anderen Betriebsart ist das DSO überlegen: Triggerflexibilität, Langzeitspeicherung, Protokollanalyse, Mathematikfunktionen, automatische Parametrierung, Fernsteuerung, Reproduzierbarkeit. Der XY-Modus ist ein spezifischer Anwendungsfall, der die Zeitkontinuität des Signalverlaufs als fundamentale Voraussetzung hat – und genau dort ist das physikalische Prinzip der CRT die natürliche Antwort.
