So stellt sich der ein oder andere ein Oszilloskop vor.
Aber keine Sorge: Das Bild ist KI generiert und so kompliziert ist es nun wirklich nicht 😃
Ein Oszilloskop ist im Kern eine sehr einfache Idee, die nur wegen der vielen Knöpfe kompliziert aussieht: es zeichnet eine Spannung als Kurve über der Zeit auf. Mehr nicht. Ein Multimeter sagt „4,7 Volt". Ein Oszilloskop sagt „4,7 Volt – aber mit einem Einbruch alle 20 ms und einem Störimpuls obendrauf". Es ist ein Voltmeter, das malen kann.
Alles andere – Trigger, Zeitbasis, Ablenkplatten – ist nur die Technik, die nötig ist, damit dieses Malen funktioniert.
Das analoge Oszilloskop mit Kathodenstrahlröhre
Beim analogen Gerät gibt es tatsächlich einen physischen Punkt, der über einen Leuchtschirm wandert. Ein Elektronenstrahl wird in einer Vakuumröhre erzeugt, beschleunigt und trifft auf eine Leuchtstoffschicht, die dort aufleuchtet. Auf dem Weg dorthin läuft er zwischen zwei Paaren von Ablenkplatten hindurch: Ein Plattenpaar zieht ihn nach oben und unten, das andere nach links und rechts.
Damit ist das ganze Gerät erklärt: Die Messspannung steuert die Höhe, eine intern erzeugte Sägezahnspannung steuert die Seitwärtsbewegung.
Der senkrechte Pfad (Y). Das Signal kommt über den Tastkopf herein und trifft zuerst auf die Eingangskopplung: Bei DC geht alles durch, bei AC sitzt ein Kondensator davor, der den Gleichanteil wegfiltert – praktisch, wenn man eine kleine Brummspannung auf 12 V Versorgung sehen will. Dann folgt ein Abschwächer/Verstärker, den man mit dem Volt/Div-Drehschalter bedient. „5 V/div" heißt: ein Kästchen des Rasters entspricht 5 Volt. Ganz am Ende sitzt bei besseren Geräten noch eine Verzögerungsleitung, damit man den Anfang des auslösenden Impulses noch sieht und nicht erst dessen Mitte.
Der waagerechte Pfad (X). Hier erzeugt die Zeitbasis eine Sägezahnspannung: gleichmäßiger Anstieg (der Strahl wandert von links nach rechts) und dann ein blitzschneller Rücksprung. Während des Rücksprungs wird der Strahl dunkelgetastet, sonst würde man einen störenden Rückstrich sehen. Die Steilheit des Sägezahns stellt man mit Zeit/Div ein: „1 ms/div" heißt, ein Kästchen in der Breite entspricht einer Millisekunde.
Der Trigger – der einzige Knopf, den man wirklich verstehen muss. Wenn die Zeitbasis einfach frei durchliefe, würde jeder Durchlauf an einer zufälligen Stelle des Signals beginnen. Die Kurven lägen jedes Mal versetzt übereinander, das Bild würde wandern oder als Brei erscheinen. Der Trigger löst das: Er startet den Sägezahn immer genau dann, wenn das Signal einen einstellbaren Spannungspegel in einer bestimmten Richtung (steigende oder fallende Flanke) durchläuft. Dadurch beginnt jeder Durchlauf an derselben Stelle der Kurve, alle Durchläufe liegen deckungsgleich – und das Bild steht.
Praktisch bedeutet das: Wenn das Bild nicht steht, ist fast immer der Triggerpegel falsch eingestellt – er liegt außerhalb der Signalamplitude. Im Auto-Modus läuft die Zeitbasis notfalls auch ohne Triggerereignis weiter (man sieht wenigstens etwas), im Normal-Modus bleibt der Schirm dunkel, bis wirklich getriggert wird.
Für zwei Kanäle nutzt ein Analogscope zwei Tricks: Im Chop-Modus schaltet es mit hoher Frequenz zwischen den Kanälen hin und her (gut bei langsamen Signalen), im Alternate-Modus zeichnet es abwechselnd einen ganzen Durchlauf pro Kanal (gut bei schnellen Signalen).
Eine Simulation der CRT findet ihr unter „Geschichte“.
Das digitale Speicheroszilloskop
(Digital Storage Oscilloscope - DSO)
Beim DSO gibt es keinen Strahl mehr. Nach dem Eingangsverstärker sitzt ein Analog-Digital-Wandler, der die Spannung sehr schnell abtastet – typisch einige hundert Millionen bis Milliarden Mal pro Sekunde – und die Zahlenwerte in einen Speicher schreibt. Ein Prozessor rechnet daraus ein Bild und zeigt es auf einem LCD. Der Trigger arbeitet genauso wie oben, nur als Rechenoperation auf den gespeicherten Werten.
Die entscheidenden Unterschiede:
Vorteile. Weil die Werte schon im Speicher liegen, bevor der Trigger auslöst, kann ein DSO auch die Zeit vor dem Ereignis anzeigen (Pre-Trigger) – für die Fehlersuche extrem wertvoll. Es kann Einzelereignisse festhalten (Single Shot); ein Analogscope ohne Speicherröhre zeigt einen einmaligen Impuls nur als kurzes Aufblitzen. Dazu kommen automatische Messungen (Frequenz, Effektivwert, Anstiegszeit), Cursor, FFT-Spektrumsanzeige, Screenshots und bei vielen Geräten die Dekodierung von Bussen wie I²C, SPI oder UART.
Neue Fallstricke. Ein DSO kann „lügen“, ein Analogscope kann das kaum. Wird zu langsam abgetastet, entsteht Aliasing: Auf dem Schirm erscheint eine saubere, langsame Sinuskurve, die es in Wirklichkeit gar nicht gibt. Faustregel: Die Abtastrate sollte mindestens das Fünf- bis Zehnfache der höchsten interessierenden Frequenz betragen. Außerdem hat ein DSO Totzeit – zwischen zwei Erfassungen rechnet es und sieht in dieser Zeit gar nichts, sodass seltene Störimpulse durchrutschen können. Auch die Speichertiefe zählt: Nur mit vielen Messpunkten kann man lange Zeitfenster aufnehmen und trotzdem hineinzoomen.
Die Helligkeit. Ein Analogscope stellt über die Helligkeit dar, wie oft der Strahl einen Bildbereich durchläuft – man sieht Jitter, Rauschen und Modulation als „Schleier" fast intuitiv. Diese Eigenschaft haben moderne Geräte als Intensitätsabstufung (teilweise auch farbig) wieder nachgebaut. Ein gutes Analogscope ist also kein Museumsstück, es hat nur ein anderes Stärkenprofil.
Was ein Oszilloskop kann
Was ein Oszilloskop nicht kann
Warum das Bedienen leichter ist, als es aussieht

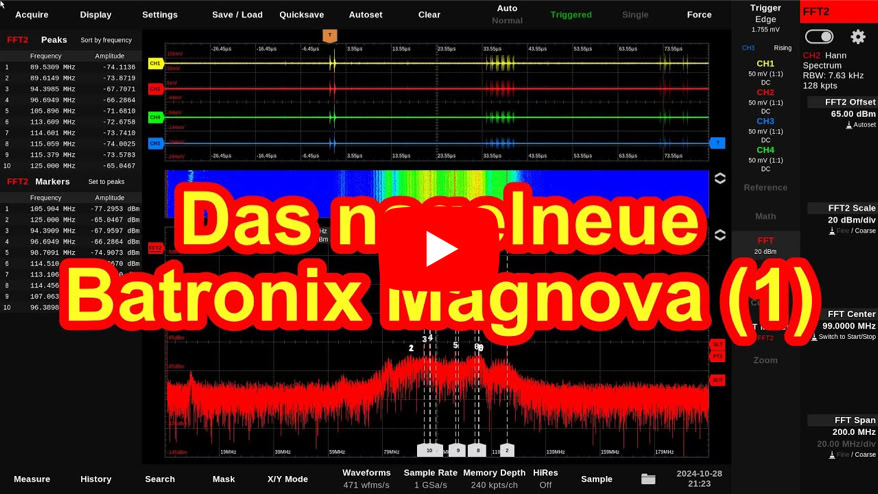

Ein Oszilloskop hat viele Knöpfe, weil man alle Einstellungen gleichzeitig griffbereit haben will (mal abgesehen von neuartigen Bedienoberflächen wie z.B. beim Magnova Oszilloskop oder bei Tablet-Oszilloskopen). Für den Einstieg sind aber nur fünf davon relevant:
Der Rest ist Zubehör, das man kennenlernt, wenn man es braucht. Jedes moderne DSO hat außerdem eine Autoset-Taste, die diese Werte selbst passend einstellt; man drückt sie, sieht ein Bild und dreht danach nur noch nach.
Der klassische erste Versuch dauert etwa fünf Minuten: Tastkopf auf 10:1 stellen und an den Kalibratoranschluss am Gerät klemmen (das kleine Rechtecksignal, meist 1 kHz). Autoset drücken. Dann mit einem kleinen Schraubendreher die Trimmschraube am Tastkopf drehen, bis das Rechteck oben wirklich flach ist und weder überschwingt noch abfällt. Dieser Tastkopfabgleich ist die einzige Routine, die man wirklich verinnerlichen sollte – ein unabgeglichener Tastkopf zeigt systematisch falsche Kurvenformen, und viele „mein Scope spinnt"-Erlebnisse gehen darauf zurück.
Die drei häufigsten Anfängerstolpersteine sind entsprechend banal: vergessener Tastkopfabgleich, Triggerpegel außerhalb des Signals (Bild läuft), und die Verwirrung, dass bei 10:1-Tastköpfen die Werte zehnfach umgerechnet werden müssen, falls das Gerät die Teilung nicht kennt.
Der Rest ist Übung im Hinschauen. Ein Oszilloskop verlangt keine Mathematik und keine Theorie – es verlangt nur, dass man weiß, welches Kästchen wie viel Volt und wie viel Zeit bedeutet. Wer das begriffen hat, kann das Gerät bedienen. Alles Weitere lernt man an der eigenen Schaltung.
